| 板式换热器 |
| 板式换热器广泛应用于供热取暖、热水洗浴、空调、液压油冷却、石油化工、制药、食品加工等领域。

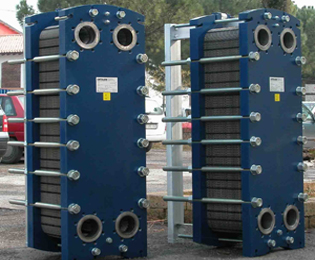

板式换热器是目前各类换热器当中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。

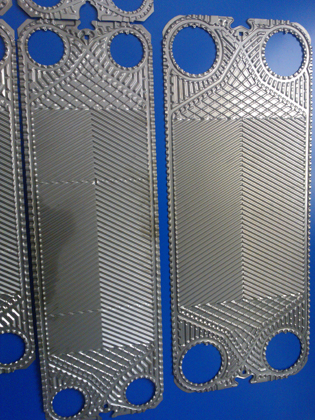

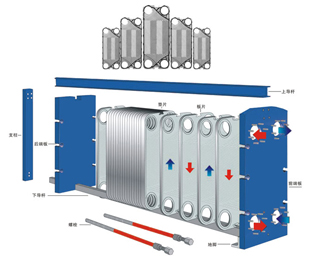

板式换热器的结构，主要部分是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。换热板片是由不锈钢板压制成型，太上面开有4个流道孔，中部压成人字形波纹，四周压有密封樔。密封樔内粘有密封胶垫。换热板片通过两导杆定位对齐，两夹紧板通过加紧螺栓将各板片压紧，从而形成换热器内强换热流道。
相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。
... |
|
|
|
